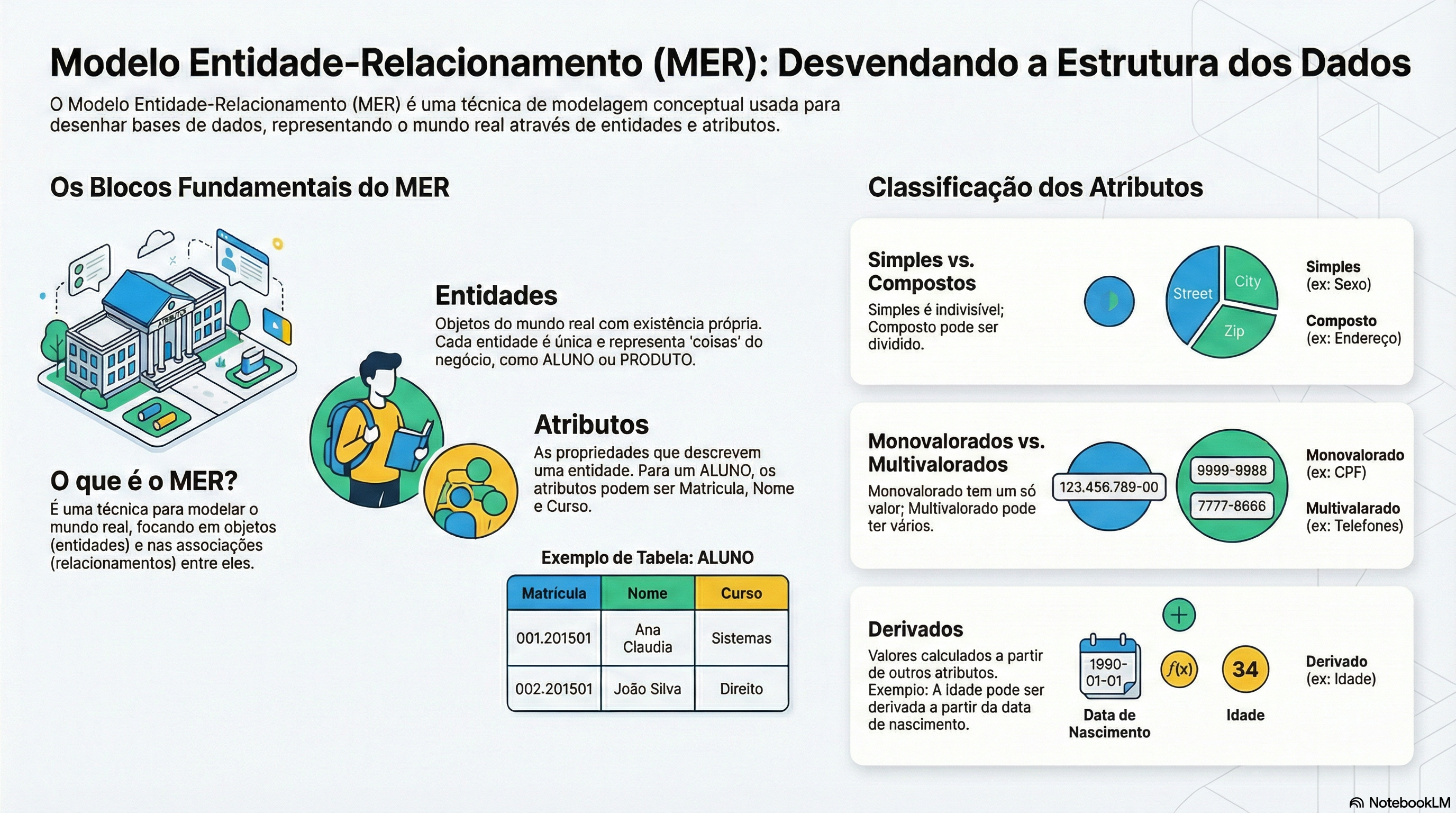

Figura: Mode de Entididade e Relacionamento.
Figura: Mode de Entididade e Relacionamento.

Objetivos

  • Compreender o Modelo Entidade-Relacionamento (MER).
  • Identificar entidades e seus atributos.
  • Explorar tipos de atributos e suas características.
  • Aprender a representação gráfica e tabular das entidades.

O que é o Modelo Entidade-Relacionamento?

O Modelo Entidade-Relacionamento (MER) é uma técnica de modelagem conceitual que representa o mundo real através de objetos chamados entidades e seus relacionamentos.

Definição: “O Modelo Entidade-Relacionamento tem por base a percepção de que o mundo real é formado por um conjunto de objetos chamados entidades e pelo conjunto dos relacionamentos entre esses objetos.”

Este modelo permite criar esquemas puramente conceituais sobre a essência de um sistema, focando no negócio e não em procedimentos técnicos.

Objetos Conceituais do MER

Os principais componentes do modelo são:

  1. Entidades: Objetos do mundo real com existência independente
  2. Atributos: Propriedades que descrevem as entidades
  3. Relacionamentos: Associações entre entidades
  4. Especialização/Generalização: Hierarquias entre entidades

Entidades

Uma entidade é qualquer objeto do mundo real que possui identificação distinta e significado próprio no contexto do negócio.

Características:

  • Existência independente
  • Conjunto de propriedades únicas
  • Representa “coisas” do negócio

Exemplos de entidades:

  • Pessoas em uma empresa
  • Empréstimos bancários
  • Alunos matriculados
  • Disciplinas oferecidas

Identificação Única

Cada entidade possui um conjunto de propriedades cujos valores devem ser únicos, permitindo identificar cada instância.

Exemplos:

  • Pessoa: CPF identifica unicamente cada pessoa
  • Aluno: Matrícula identifica dentro do contexto acadêmico
  • Empréstimo: Número identifica cada operação

Representação Gráfica das Entidades

No diagrama ER, as entidades são representadas por retângulos com o nome da entidade em maiúsculo.

erDiagram PESSOA ALUNO DISCIPLINA EMPRESTIMO

Representação Tabular

Cada entidade corresponde a uma tabela no banco de dados, onde cada linha representa uma instância específica.

Exemplo - Tabela ALUNO:

Matrícula Nome Turma Curso
001.201501 Ana Claudia A Sistemas
002.201501 João Silva B Direito

Atributos

Atributos são as propriedades descritivas de cada entidade. Toda entidade é definida por um conjunto de atributos que descrevem suas características.

Definição: “Todo objeto para ser uma entidade possui propriedades que são descritas por atributos e valores.”

Exemplo Prático

Cada instância da entidade PESSOA terá valores específicos para seus atributos:

CPF Nome Sexo Salário Data Nasc. Endereço Estado Cívil Grau de instrução Idade Nota
10001 Frodo Baggins M 1500.00 22/09/2980 Bolsão, Vila dos Hobbits Solteiro Ensino Médio 50 10
10002 Samwise Gamgi M 1200.00 06/04/2980 Vila dos Hobbits Casado Ensino Fundamental 38 9
10003 Gandalf M 10000.00 01/01/2000* Terra Média Nulo Superior 2019 10
10004 Aragorn M 3000.00 01/03/2931 Reino de Gondor Casado Superior 87 10
10005 Legolas M 2500.00 01/01/2879 Floresta das Trevas Solteiro Superior 221 9
10006 Gimli M 2200.00 01/01/2879 Montanhas Azuis Solteiro Médio 140 8
10007 Galadriel F 9000.00 01/01/1362 Lothlórien Casada Superior 7000 10
10008 Boromir M 2000.00 23/06/2978 Minas Tirith Solteiro Superior 41 8
10009 Arwen F 2500.00 01/01/241 Rivendell Casada Superior 2777 10
10010 Saruman M 9500.00 01/01/2000* Isengard Nulo Superior 2019 7

*Datas fictícias e idades aproximadas para fins didáticos.

Tipos de Atributos

1. Simples vs Compostos

  • Simples: Valor indivisível (sexo, telefone)
  • Compostos: Podem ser divididos em subpartes (nome: primeiro + último; endereço: rua + cidade + CEP)
-- Simples
CREATE TABLE pessoa_simples (
  id SERIAL PRIMARY KEY,
  sexo CHAR(1),
  telefone VARCHAR(20)
);

-- Composto (endereços e nomes podem ser divididos em colunas)
CREATE TABLE pessoa_composto (
  id SERIAL PRIMARY KEY,
  primeiro_nome VARCHAR(50),
  ultimo_nome VARCHAR(50),
  rua VARCHAR(100),
  cidade VARCHAR(50),
  cep VARCHAR(10)
);

2. Monovalorados vs Multivalorados

  • Monovalorado: Um único valor (idade, data nascimento)
  • Multivalorado: Múltiplos valores possíveis (telefones, salários históricos)
-- Monovalorado
CREATE TABLE pessoa_monovalorado (
  id SERIAL PRIMARY KEY,
  idade INTEGER,
  data_nascimento DATE
);

-- Multivalorado (relacionamento 1:N)
CREATE TABLE pessoa (
  id SERIAL PRIMARY KEY,
  nome VARCHAR(100)
);

CREATE TABLE telefone (
  id SERIAL PRIMARY KEY,
  pessoa_id INTEGER REFERENCES pessoa(id),
  numero VARCHAR(20)
);

3. Nulos

Atributos que podem não ter valor em algumas instâncias (estado civil, Grau de instrução).

CREATE TABLE pessoa_nulo (
  id SERIAL PRIMARY KEY,
  nome VARCHAR(100),
  estado_civil VARCHAR(20) NULL,
  grau_instrucao VARCHAR(30) NULL
);

4. Derivados

Valores calculados a partir de outros atributos (idade derivada da data nascimento, total derivado de itens).

CREATE TABLE pessoa_derivado (
  id SERIAL PRIMARY KEY,
  nome VARCHAR(100),
  data_nascimento DATE
);

-- Idade derivada (exemplo de view)
CREATE VIEW pessoa_idade AS
SELECT
  id,
  nome,
  data_nascimento,
  EXTRACT(YEAR FROM AGE(CURRENT_DATE, data_nascimento)) AS idade
FROM pessoa_derivado;

Importância do MER

  • Abstração: Foca no essencial do negócio
  • Comunicação: Linguagem comum entre usuários e desenvolvedores
  • Base sólida: Fundamento para implementação em qualquer SGBD
  • Flexibilidade: Independente de tecnologia específica

O Modelo ER é a base para projetar bancos de dados que refletem com precisão o mundo real que representam.
